CZ互換檁條壓型機

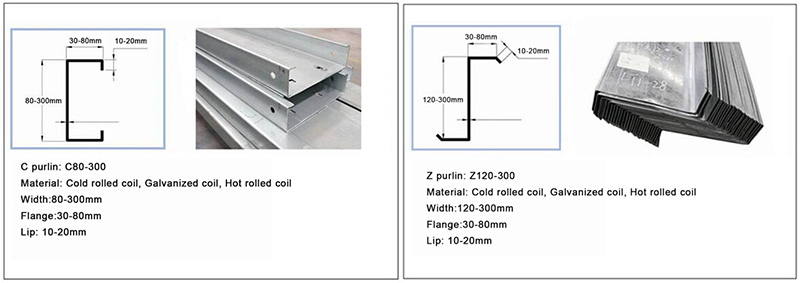

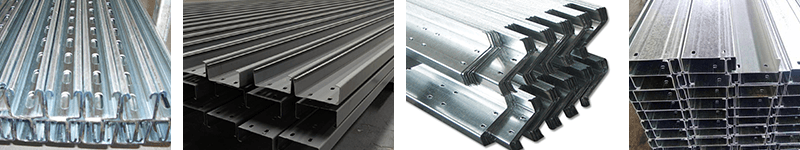

CZ型檁條機采用同一套設備通過手動簡單無級調節就可生產C,Z型檁條的各種規格，換規格時無須更換成型輥。生產過程采用自動控制方式，可根據輸入的檁條長度、縱向孔距、數量等參數進行自動沖孔、切斷、成型 。

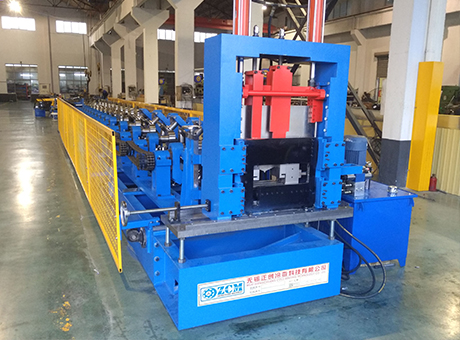

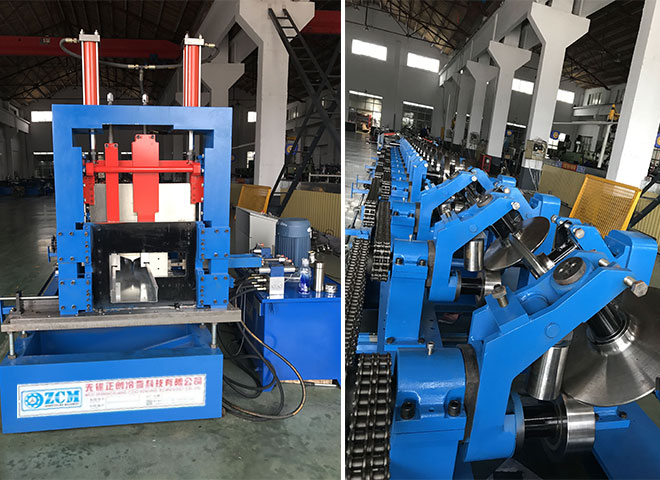

CZ型檁條機由導向、矯平裝置、2臺液壓沖孔裝置、壹套液壓切斷裝置、可快速換型的輥壓成型機、電控系統、液壓系統等組成。

整線成型主驅動采用一個減速電機加變頻控制，速度控制、定長、定位控制準確可靠。

整機外形美觀、生產效率高，生產速度達到15-20m/min(不含沖孔和切斷時間）。

突出優勢

選用最高端的制作材料 PEM優化設計,產品具有高度的可靠和穩定性.	模塊化制造,維修簡單 組合式模塊化制造，零部件通用率很高，維修簡單。
自動化控制技術，人機交互界面 先進控制系統技術，參數設置簡單方便，自動化程度高，系統自學習能力強，控制原件全部采用國際一流品牌，高效穩定，人機交互界面親切。	強化熱處理加工，品質完美 特別選用高品質軸承合金鋼輥輪組經強化熱處理后加工，品質完美。 機架焊接后全部經過熱處理去應力，保證沒有變型。
精度高，形位公差控制精良 安裝配合精度高，形位公差控制精良，工作穩定，產品質量高。	整機漂亮整潔，全部經過烤漆涂裝 整機外觀漂亮整潔，全部經過烤漆涂裝，中控系統全部內置隱藏式設計。

工藝流程

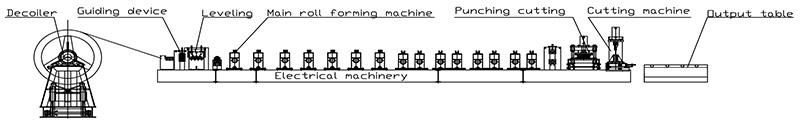

裝料（把鋼卷裝入內撐式開料架撐緊） → 進板校準（通過進料導向平臺將帶鋼正確導入成型主機）→ 輥壓成形 → 成型后切斷 → 成品托料出板 。

技術參數

型號	輥輪材質	加工件厚度	原材料	電控系統	成型速度	電機功率
CZ100-380	Gcr15,淬火后HRC 58-62	1.0~4.0mm	Q235冷軋帶鋼,熱鍍鋅帶鋼	西門子PLC	15-20m/min	30KW
Z350	Gr15,淬火硬度HRC58-62	4.0mm	Gr15,淬火硬度HRC58-62	西門子PLC	15-20m/min	22KW
C100-200	Gr15,淬火硬度HRC58-62°	100-200mm	鍍鋅卷帶鋼	西門子PLC	10-16m/min	55KW
