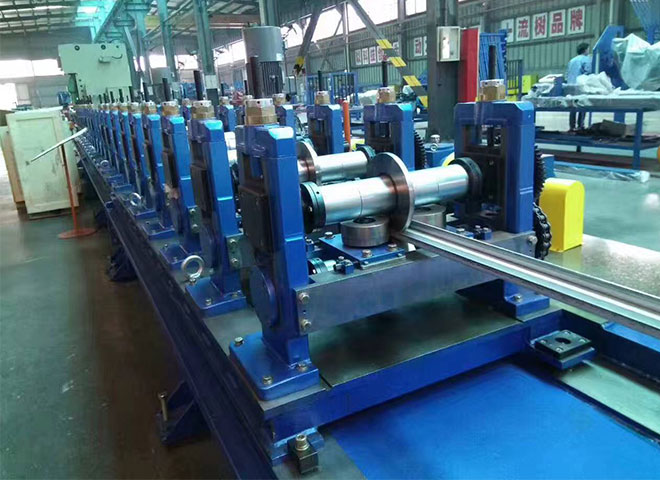

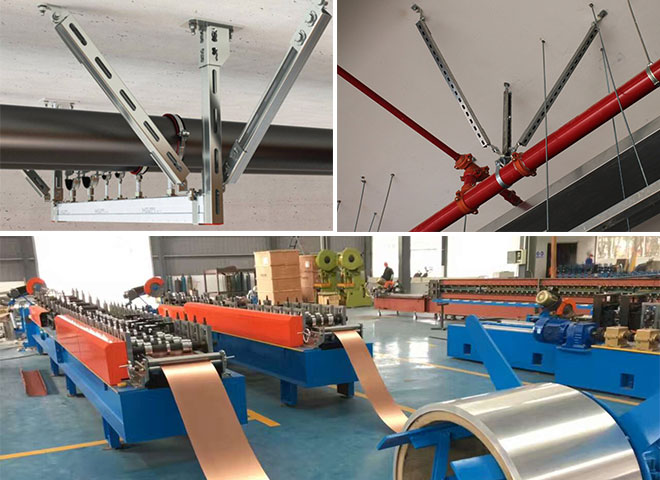

抗震支架設備系列

1物料進料寬度范圍：40-200mm
2帶鋼厚度范圍：2-2.5mm
3帶鋼的質地：Q235冷帶鋼、熱鍍鋅帶鋼
4工作速度：15-20m / min
5最小工件長度：2000毫米
6直線公差：1-1.5毫米/ 1500毫米
7工件的角度公差≤±1.5 / 1000mm

突出優勢

選用最高端的制作材料 PEM優化設計,產品具有高度的可靠和穩定性.	模塊化制造,維修簡單 組合式模塊化制造，零部件通用率很高，維修簡單。
自動化控制技術，人機交互界面 先進控制系統技術，參數設置簡單方便，自動化程度高，系統自學習能力強，控制原件全部采用國際一流品牌，高效穩定，人機交互界面親切。	強化熱處理加工，品質完美 特別選用高品質軸承合金鋼輥輪組經強化熱處理后加工，品質完美。 機架焊接后全部經過熱處理去應力，保證沒有變型。
精度高，形位公差控制精良 安裝配合精度高，形位公差控制精良，工作穩定，產品質量高。	整機漂亮整潔，全部經過烤漆涂裝 整機外觀漂亮整潔，全部經過烤漆涂裝，中控系統全部?jī)?nèi)置隱藏式設計。

工藝流程

裝料（把鋼卷裝入內撐式開料架撐緊） → 進板校準（通過進料導向平臺將帶鋼正確導入成型主機）→ 輥壓成形 → 成型后切斷 → 成品托料出板 。

技術參數

型號	輥輪材質	加工件厚度	原材料	電控系統	成型速度	電機功率
CZ100-380	Gcr15,淬火后HRC 58-62	1.0~4.0mm	Q235冷軋帶鋼,熱鍍鋅帶鋼	西門子PLC	15-20m/min	30KW
Z350	Gr15,淬火硬度HRC58-62	4.0mm	Gr15,淬火硬度HRC58-62	西門子PLC	15-20m/min	22KW
C100-200	Gr15,淬火硬度HRC58-62°	100-200mm	鍍鋅卷帶鋼	西門子PLC	10-16m/min	55KW
